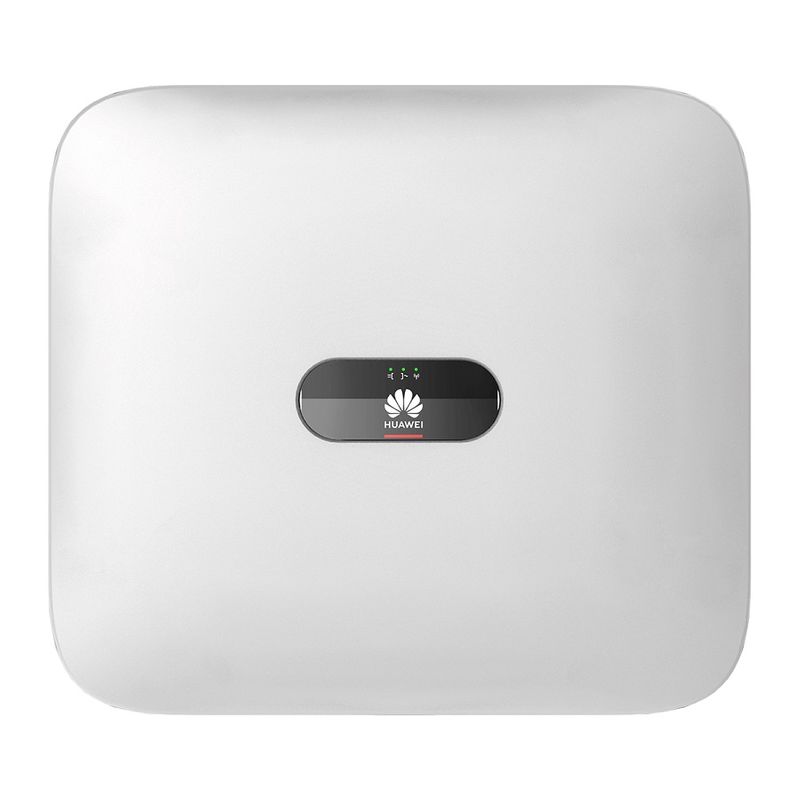

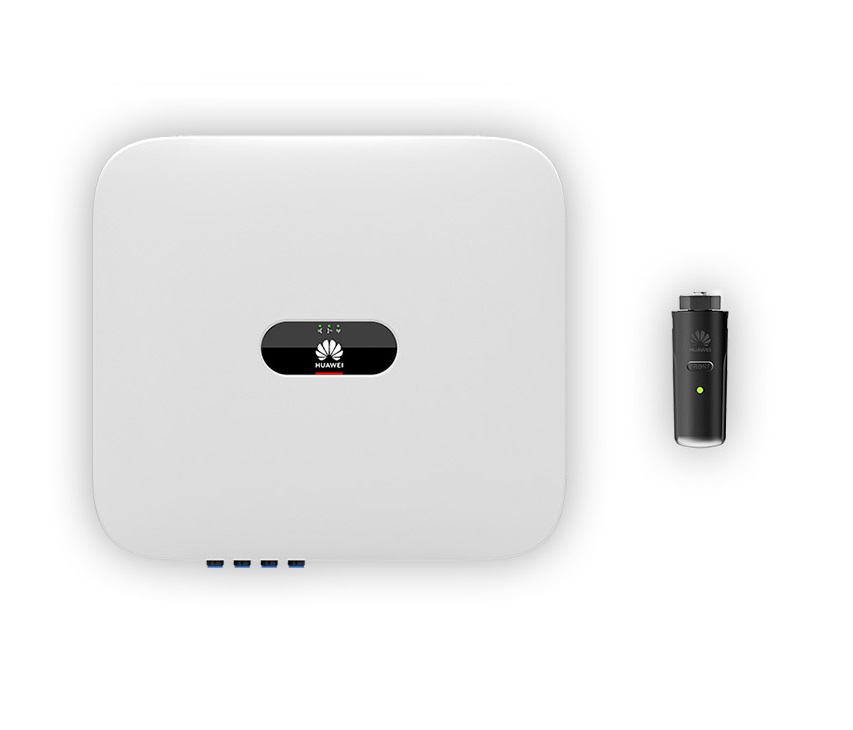

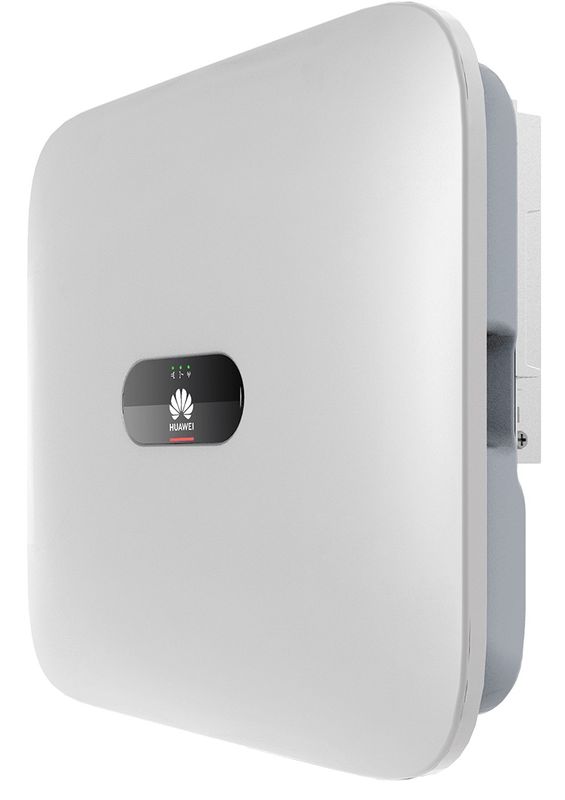

Invertor Huawei 3KW - Trifazat - hibrid - Donlge Wifi inclus

• Invertor trifazat cu putere de iesire de 3.300 VA
• 2 trackere MPP independente
• 1 conexiune baterie (Plug & Play) pentru LUNA2000 ESS 5-15kWh
• Eficienta de pana la 98,2%
• Compatibil cu optimizatorul de module SUN2000-450W-P
• Comunicare prin WLAN / Ethernet si 4G/LTE*
• Monitorizare gratuita a sistemului cu FusionSolar
• RS485 pentru senzor de putere inteligent si LUNA2000 ESS 5-15 kWh
• Protectie integrata la supratensiune CA si CC TIP II
• Recuperare PID integrata
• Racire prin convectie
• Clasa de protectie IP65





Huawei SUN2000-3KTL-M1 specificatii generale

• Interval de temperatura de functionare: -25~+60°C
• Umiditate relativa de functionare: 0%RH~100%RH
• Altitudine de functionare: 0 ~ 4000 m (degradare > 2000 m)
• Racire: Racire prin convectie
• Afisaj: Afisaj LED
• Comunicare: RS485, WiFi, Ethernet prin Smart Dongle WiFi FE; 4G/3G/2G prin Smart Dongle 4G (optional)
• Greutate (inclusiv suport de montare): 17 kg
• Dimensiuni (inclusiv suport de montare): 525 x 470 x 146,5 mm
• Clasa de protectie: IP65
• Consum de energie pe timp de noapte: < 5,5 W (<10 W, cand functia de recuperare PID este activata)



Huawei SUN2000-3KTL-M1 – Intrare (CC)

• Puterea fotovoltaica maxima recomandata 1 : 4.500 Wp
• Tensiune maxima de intrare 2 : 1.100 V
• Domeniu de tensiune de functionare 3  : 140 V ~ 980 V
• Tensiune de pornire: 200 V
• Tensiune nominala de intrare: 600 V
• Curent de intrare maxim per MPPT: 11 A
• Curent de scurtcircuit: 15 A
• Numar de trackere MPP: 2
• Numarul de intrari per MPPT: 1



Huawei SUN2000-3KTL-M1 - Intrare (CC Baterie)

• Baterie compatibila: HUAWEI Smart String ESS 5kWh – 30kWh
• Gama de tensiune de functionare: 600V ~ 980V
• Curent maxim de functionare: 16A
• Putere maxima de incarcare:10.000W
• Putere maxima de descarcare: 3.300W



Huawei SUN2000-3KTL-M1 – Iesire (in retea)

• Conexiune la retea: trifazat
• Putere nominala: 3.000 W
• Putere aparenta maxima: 3.300 VA nominal
• Tensiune de iesire: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N+PE
• Frecventa liniei AC: 50 Hz / 60 Hz
• Curent maxim de iesire: 5,1 A
• Factor de putere reglabil: 0,8 cap. … 0,8 ind.
• Distorsiunea armonica totala (THD): ≤ 3%



Huawei SUN2000-3KTL-M1 – Iesire (alimentare de rezerva prin Backup Box-B1)

• Putere aparenta maxima: 3.300 VA
• Tensiune nominala de iesire: 220 V / 230 V
• Curent maxim de iesire: 15 A
• Factor de putere reglabil: 0,8 cap. … 0,8 ind.



Huawei SUN2000-3KTL-M1 – functionare si protectie

• Comutator CC
• Detectarea retelei
• Protectie la inversia de polaritate CC
• Monitorizarea izolatiei
• Protectie la supratensiune CC, compatibil cu tipul de protectie TIP II conform EN / IEC 61643-11
• Protectie la supratensiune CA, compatibil cu tipul de protectie TIP II conform EN / IEC 61643-11
• Monitorizare curent rezidual
• Protectie la supracurent CA
• Protectie la scurtcircuit CA
• Detectare arc
• Receptor de control al ondulatiei pe intrari
• Recuperare PID instalata
• Incarcarea bateriei de la retea posibila



Huawei SUN2000-3KTL-M1 - modul de optimizare

Optimizator compatibil CC MBUS: SUN2000-450W-P



Huawei SUN2000-3KTL-M1 - Respectarea standardelor (altele disponibile la cerere)

Standarde de siguranta: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116

Standarde de conectare la retea: G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA

Huawei SUN2000-3KTL-M1 - Continutul cutiei

Conector PV
Conector baterie
Conector AC
Conector cablu de semnal
Suport WiFi
Dispozitiv FE



Huawei SUN2000-3KTL-M1 – Note

1 Puterea maxima de intrare PV a invertorului este de 20.000 Wp atunci cand instalatiile sunt proiectate si complet conectate cu optimizatoarele de putere SUN2000-450-P.

2 Tensiunea maxima de intrare este limita superioara a tensiunii continue. Orice tensiune de intrare CC mai mare ar putea deteriora invertorul.

3 Orice tensiune de intrare CC peste intervalul de tensiune de functionare poate provoca o functionare eronata.
